Funkční principy separátoru: typy, technologie a aplikace

Separátor, také známý jako kotoučová odstředivka, je vertikálně orientovaná odstředivka používaná k oddělování a čiření kapalin. Pomáhá rozdělit různé fáze materiálů – pevné látky a kapaliny – na základě jejich fyzikálních vlastností.

Tento separační proces se běžně používá v průmyslových odvětvích, jako je zpracování potravin, chemická výroba, léčiva a čištění odpadních vod.

V tomto blogu se ponoříme do toho, jak separátory fungují, prozkoumáme různé separační technologie, jejich struktury a širokou škálu aplikací, které podporují.

Stručný přehled separačního procesu

Separační proces je celý o rozložení směsi na její jednotlivé složky na základě rozdílů ve fyzikálních vlastnostech, jako je hustota, velikost částic nebo fáze. Separátory provádějí tento proces efektivně pomocí mechanických, tepelných nebo chemických technik k oddělení materiálů. Cílem je izolovat požadovanou fázi nebo produkt při odstraňování nebo zpracování odpadu.

Separační metody obecně spadají do dvou kategorií: mechanická separace (jako je filtrace, centrifugace nebo usazování) a fyzikální separace (včetně destilace a membránové filtrace). V tomto blogu se zaměříme na mechanickou separaci, kdy síla nebo tlak působí na jednotlivé materiály s různými fyzikálními vlastnostmi.

Jak funguje separátor?

Separátor funguje tak, že na směs působí silou, aby se vyvolalo oddělení. Síla může být odstředivá (v odstředivkách), gravitační (v usazovacích nádržích) nebo filtrační (v membránových filtračních systémech).

Běžným principem používaným v separátorech je odstřeďování, kde je aplikována odstředivá síla k urychlení separace různých fází ve směsi. Těžší fáze, jako jsou pevné látky, se pohybuje směrem ven, zatímco lehčí fáze, jako jsou oleje nebo voda, mají tendenci se pohybovat dovnitř.

V dekantačních a kotoučových odstředivkách vytváří rychlá rotace odstředivou sílu, která tlačí hustší částice ke stěnám mísy. Tam se shromažďuje hustší materiál, zatímco kapalina s nižší hustotou se vypouští.

Různé separační technologie a struktury

Separátory se dodávají v různých provedeních, z nichž každý je přizpůsoben různým materiálům, průtokům a potřebám separace. Mezi primární separační technologie patří dekantační odstředivky, diskové odstředivky a membránové filtry. Prozkoumejme každý podrobněji.

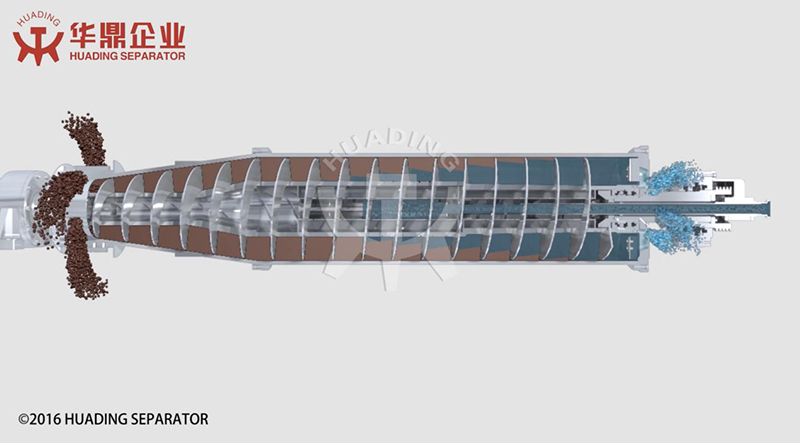

Dekantérové odstředivky

Usazovací odstředivka funguje tak, že se směs přivádí do rotující válcové mísy přes stacionární přívodní potrubí.

Směs se zrychluje na obvodovou rychlost mísy, kde odstředivá síla způsobí oddělení fází.

Hustší pevné částice jsou vytlačovány směrem ven ke stěnám misky, zatímco lehčí kapalná fáze proudí do středu.

Pevné látky jsou poté shromažďovány a vypouštěny šnekovým dopravníkem, zatímco kapalná fáze je odstraňována přes výstup.

Tento kontinuální proces zajišťuje účinné oddělení pevných látek od kapalin.

Klíčové vlastnosti:
•Ideální pro oddělování velkých pevných látek od kapalin.
•Běžně se používá při čištění odpadních vod, ropy a plynu a při zpracování potravin.
•Efektivní pro nepřetržitý provoz, manipulace s velkými objemy snadno.

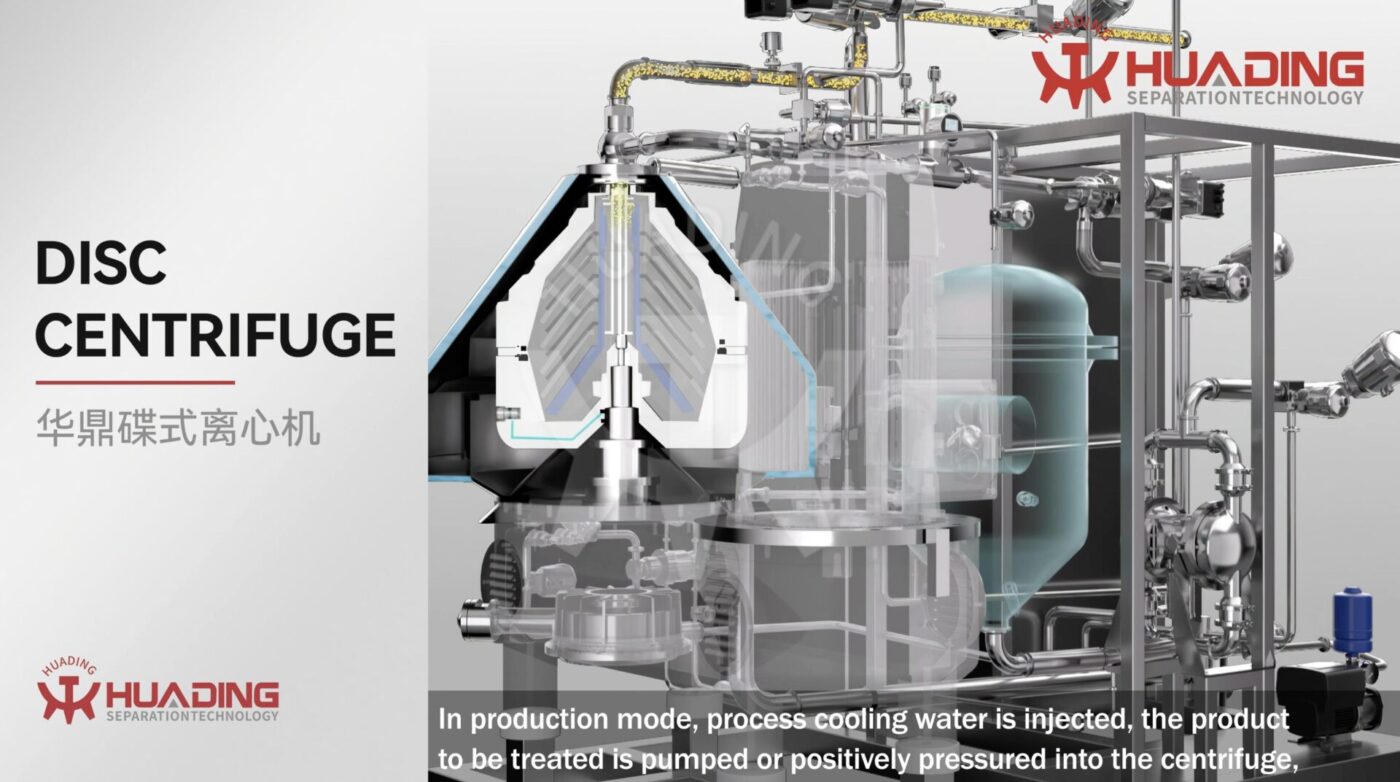

Diskové odstředivky

Kotoučové odstředivky jsou určeny pro separaci jemných částic nebo pro separaci směsí kapalina-kapalina s různou hustotou.

Směs je zaváděna do středu rotujícího kotoučového stohu, kde se zrychluje na rychlost mísy separátoru.

Jak se směs pohybuje přes naskládané disky, odstředivá síla tlačí pevné částice směrem k vnějšímu okraji, kde se hromadí v prostoru pevných látek.

Mezitím kapalné fáze procházejí kotouči a proudí nahoru do horní části misky. Odtud jsou podle provedení vypouštěny přes oběžné kolo nebo jez.

Klíčové vlastnosti:
•Vyhovující pro oddělování jemných částic nebo nemísitelných kapalin.
•Běžné v mlékárenském, farmaceutickém, chemickém a biozpracovatelském průmyslu.
•Poskytuje vyšší propustnost a jemnější separaci díky zvětšenému povrchu ve stohu disků.

Membránové filtry

Membránová filtrace využívá semipermeabilní membránu k oddělení složek na základě velikosti nebo chemických vlastností. Kapalná směs je protlačována membránou, která umožňuje průchod pouze určitým částicím nebo molekulám, zatímco ostatní blokuje.

V závislosti na požadavcích na filtraci se používají různé typy membrán – jako je mikrofiltrace, ultrafiltrace, nanofiltrace a reverzní osmóza. Filtrovaná kapalina prochází membránou, zatímco zadržené částice nebo nečistoty jsou odstraněny, což zajišťuje vysoce účinnou separaci.

Klíčové vlastnosti:
•Vysoce účinný pro jemnou filtraci, zejména kapalin.
•Široce používané při úpravě vody, biotechnologiích a farmaceutických aplikacích.
•Ideální pro separaci malých molekul, iontů nebo mikroorganismů, jako jsou bakterie.
•Každý z těchto typů separátorů má jedinečný design a proces vhodný pro různé potřeby separace, díky čemuž je přizpůsobitelný široké škále průmyslových odvětví a aplikací.

Návrhy pro různé separační povinnosti

Separátory jsou navrženy tak, aby splňovaly specifické požadavky různých separačních úkolů. Zde jsou hlavní běžně používané návrhy:

Čistič

Čističe jsou určeny k odstraňování nerozpuštěných látek z kapalin. Využitím gravitace nebo odstředivé síly umožňují těžším částicím usadit se na dně nádrže, přičemž vyčištěná kapalina zůstává nahoře. Tato konstrukce se běžně používá v úpravnách vody k odstranění sedimentu, úlomků a dalších kontaminantů z vody nebo odpadních vod.

Čistička

Čističe jsou určeny k oddělení nežádoucích nečistot, jako jsou bakterie, olej nebo částice, z kapaliny. Obvykle používají odstředivou sílu nebo metody filtrace, aby se zajistilo, že po oddělení zůstane pouze čistá kapalina. Čističe jsou široce používány v průmyslových odvětvích, jako je potravinářský, nápojový a farmaceutický průmysl.

Koncentrátor

Koncentrátory se používají k odstranění přebytečné kapaliny ze směsi a zanechávají za sebou vyšší koncentraci pevných látek. Tento proces je ideální pro další zpracování nebo opětovné použití zbývající pevné fáze.

Koncentrátory se často používají v průmyslových odvětvích, jako je těžba, zpracování potravin (jako je zahušťování ovocných šťáv) a chemické zpracování, kde je koncentrace cenných složek nezbytná pro účinnost a kvalitu produktu.
