K separaci kapalné fáze a pevných částic se používá několik metod, přičemž dekantační odstředivka a kotoučová odstředivka jsou převládajícím zařízením pro separaci odstředěním.
Dekantační odstředivky jsou oblíbené pro jejich efektivní a stabilní separační výkon, díky čemuž jsou vhodné pro kontinuální procesy separace pevných látek a kapalin. Na rozdíl od toho jsou kotoučové odstředivky široce používány pro separační úlohy s vysokou poptávkou díky jejich kompaktní konstrukci a vysoké přesnosti separace jemných částic. V závislosti na konkrétních požadavcích aplikace mohou být tyto dva typy zařízení používány samostatně v pracovních postupech zpracování nebo provozovány v tandemu pro dosažení ideálních výsledků separace.
Pojďme se hlouběji ponořit do srovnání charakteristik, funkcí a technických parametrů dekantačních odstředivek a diskových odstředivek, abychom uživatelům pomohli při výběru vhodného typu odstředivky.
1 Charakteristika a funkce dekantačních odstředivek

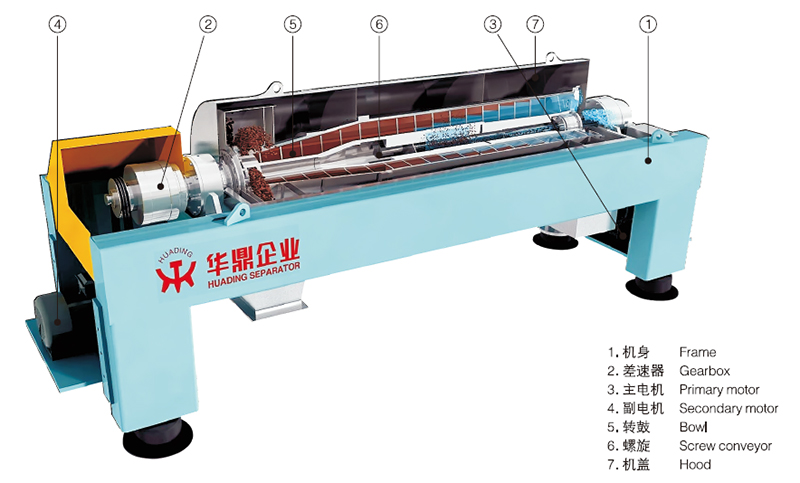

1.1 Struktura a princip fungování
Usazovací odstředivka, známá také jako horizontální spirálová sedimentační odstředivka, se primárně skládá z rotačního bubnu, spirálového dopravníku, diferenciální převodovky a hnacího mechanismu. Jeho princip fungování spočívá v vstřikování krmné směsi do bubnu, kde odstředivá síla generovaná vysokorychlostní rotací způsobuje usazování pevných částic ve směsi na stěně bubnu. Úlohou spirálového dopravníku je odvádět usazené pevné částice z bubnu, přičemž kapalná fáze je vypuzována z opačného konce. Dekantační odstředivky jsou vhodné pro kontinuální separační operace, zejména pro materiály s vysokým obsahem pevných částic.
1.2 Technické parametry
• Rychlost otáčení: Typicky se pohybuje od 2 000 do 5 000 ot./min., ale lze ji upravit podle vlastností materiálu. Vyšší rychlosti zvyšují účinnost separace, i když se odpovídajícím způsobem zvýší i spotřeba energie.
•G-Force: Odstředivá síla dekantačních odstředivek se obvykle pohybuje mezi 1 000 a 5 000 G, což je činí vhodnými pro separace pevné látky a kapaliny se střední až vysokou hustotou.
• Kapacita zpracování: Schopný zpracovat stovky litrů až stovky kilolitrů za hodinu, v závislosti na velikosti zařízení a vlastnostech materiálu.
•Spirálový diferenciál: Diferenciální převodovka upravuje diferenciální rychlost mezi bubnem a spirálovým dopravníkem, řídí rychlost vypouštění pevných látek a tím ovlivňuje výkon separace.
•Konstrukční materiál: Obvykle vyrobeno z nerezové oceli, aby se zabránilo korozi a zajistila se dlouhá životnost zařízení.
2 Charakteristika a funkce kotoučových odstředivek

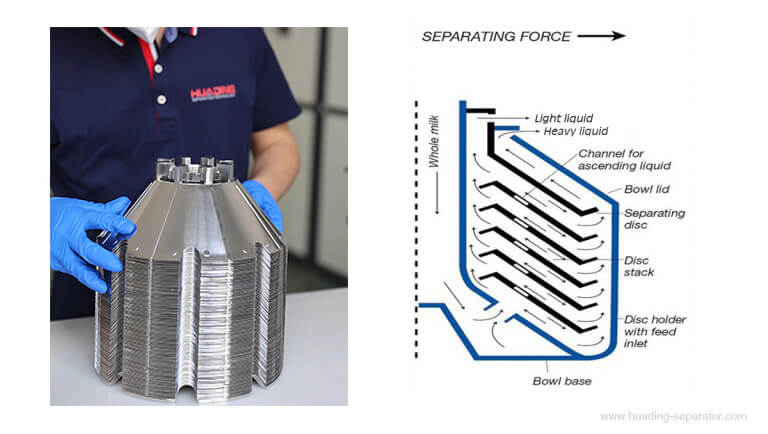

2.1 Struktura a princip fungování
Kotoučová odstředivka se skládá především z rotačního bubnu, sady kónických kotoučů, trysek nebo ventilů a hnacího systému. Jeho princip fungování spočívá v několika kuželových kotoučích uspořádaných uvnitř bubnu, kde materiál proudí ven skrz mezery mezi kotouči vlivem odstředivé síly. Těžší látky (jako pevné látky nebo hustší kapaliny) se usazují směrem k vnějšímu okraji, zatímco lehčí materiály se pohybují dovnitř, čímž se dosahuje oddělení. Diskové odstředivky jsou zvláště vhodné pro zpracování materiálů s nízkým obsahem pevných látek, díky čemuž jsou ideální pro aplikace vyžadující jemnou separaci, jako jsou emulze a suspenze.
2.2 Technické parametry
• Rychlost otáčení: Typicky se pohybuje od 5 000 do 10 000 ot./min., přičemž vyšší rychlosti je činí vhodnými pro separaci materiálů s nízkým obsahem pevných látek.
•G-Force: Odstředivá síla diskových odstředivek může dosáhnout mezi 10 000 a 15 000 G, což je činí velmi účinnými pro separaci jemných částic.
•Zpracovací kapacita: Zpracovací kapacita diskových odstředivek se obecně pohybuje od stovek litrů do desítek kilolitrů za hodinu, v závislosti na specifikacích zařízení.
•Struktura disku: Mezera mezi disky je obvykle 0,5 až 1 milimetr, což umožňuje vysoce přesné oddělení pevné látky a kapaliny.
•Úroveň automatizace: Typicky vybaven automatickým čištěním a systémy vypouštění kalu, které zvyšují pohodlí nepřetržitého provozu.
3 Porovnání dekantačních odstředivek a diskových odstředivek
3.1 Separační charakteristiky a kapacity zpracování dekantačních odstředivek a diskových odstředivek
Separační schopnost odstředivky závisí především na její konstrukční struktuře, rychlosti otáčení, odstředivé síle a vlastnostech zpracovávaného materiálu. Pochopení různých separačních charakteristik těchto dvou typů odstředivek je zásadní při výběru nebo zlepšování separačního zařízení.
3.1.1 Separační charakteristiky a zpracovatelské kapacity dekantačních odstředivek
Usazovací odstředivky využívají odstředivou sílu generovanou vysokorychlostním otáčením bubnu k ukládání pevných částic na stěnu bubnu, odkud je usazený materiál odváděn spirálovým dopravníkem. Jsou zvláště vhodné pro suspenze s vysokým obsahem pevných látek a běžně se používají v aplikacích, jako je úprava kalů a čištění vrtných kapalin na ropných polích. Mezi specifické vlastnosti patří:
•Přesnost separace:Dekantační odstředivky jsou účinné pro sedimentaci středně velkých pevných částic a mohou účinně oddělovat směsi kapalina-pevná látka s významnými rozdíly v hustotě. Nemusí však být dobrou volbou pro aplikace vyžadující vysokou přesnost jemných separací.
•Vysoký objem zpracování: Jejich konstrukční provedení podporuje nepřetržité zpracování, což umožňuje dekantačním odstředivkám zpracovávat velké objemy materiálu se zpracovatelskou kapacitou dosahující několika set litrů až stovek kilolitrů za hodinu.
•Nastavitelnost: Mechanismus nastavení diferenciální rychlosti zařízení umožňuje přizpůsobené řízení rychlosti na základě specifických vlastností pevných materiálů, optimalizuje účinnost separace při zachování vysoké účinnosti zpracování.
3.1.2 Charakteristiky separace a kapacity zpracování diskových odstředivek
Kotoučové odstředivky vytvářejí více separačních vrstev uspořádáním několika sad kotoučů v bubnu, což usnadňuje usazování jemných částic v materiálu na površích kotoučů. Tato konstrukce jim dává výhodu při zpracování kapalin s nízkým obsahem pevných látek, zejména ve scénářích vyžadujících vysokou přesnost separace.
• Vysoká přesnost separace: Diskové odstředivky vynikají v oddělování jemných částic a kapalin s minimálními rozdíly v hustotě, jako jsou emulze a rostlinné oleje. Konstrukce kotoučů umožňuje vyšší přesnost separace a umožňuje separaci i jemnějších suspendovaných částic.
•Nižší objem zpracování: Ve srovnání s dekantačními centrifugami jsou diskové centrifugy vhodnější pro menší objemy zpracování, které vyžadují vysoce přesnou separaci. Jejich vysoká G-síla vytváří silný separační efekt, ale jejich zpracovatelská kapacita obvykle dosahuje pouze několika set litrů až desítek kilolitrů za hodinu.
•Funkce samočištění: Diskové odstředivky mohou být vybaveny automatickým čištěním a systémy vypouštění kalu, díky čemuž jsou vhodné pro nepřetržitý provoz v aplikacích s vysokými požadavky na čistotu, jako je biofarmaceutický a potravinářský průmysl.
3.2 Provozní opatření
Díky různým provozním strukturám a aplikacím mají dekantační odstředivky a diskové odstředivky jedinečné provozní požadavky a opatření k zajištění bezpečného a efektivního provozu.
3.2.1 Provozní opatření pro dekantační odstředivky
• Spuštění a vypnutí: Před spuštěním je nezbytné zkontrolovat, zda uvnitř zařízení nejsou cizí předměty nebo anomálie, a zajistit čistotu uvnitř i vně stroje. Během provozu se vyhněte častému spouštění a zastavování, abyste snížili opotřebení zařízení.
•Nastavení pevného výboje: Obsluha by měla upravit parametry rozdílové rychlosti na základě obsahu pevných látek, aby se zabránilo subideálním výsledkům separace způsobeným buď příliš rychlým nebo příliš pomalým výbojem pevných látek. Pro materiály s většími pevnými částicemi se doporučuje nastavit vyšší diferenciální rychlost, zatímco materiály s jemnějšími částicemi vyžadují nižší diferenciální rychlost.
•Monitorování během provozu: Pravidelně kontrolujte provoz spirálového dopravníku a diferenciálního mechanismu, abyste předešli mechanickým poruchám, které by mohly vést ke snížení účinnosti separace nebo poškození zařízení.
•Prevence ucpání: Při zpracovávání materiálů s vysokou viskozitou nebo s vysokým obsahem pevných látek pečlivě sledujte stav spirály a výtlačných otvorů a okamžitě odstraňte všechna ucpání, abyste udrželi normální provoz zařízení.
3.2.2 Provozní opatření pro diskové odstředivky
•Kontrola materiálu: Diskové odstředivky mají přísné požadavky na velikost částic materiálu a obsah pevných látek by neměl být příliš vysoký, aby nedošlo k poškození zařízení. Zajistěte, aby byl podávaný materiál stejnoměrný a aby se do systému během plnění nedostaly cizí předměty.
• Údržba mezery mezi disky: Mezery mezi disky jsou relativně malé, což vyžaduje opatření k zabránění hromadění pevných částic, protože to může ovlivnit přesnost separace a účinnost zařízení. Před použitím zkontrolujte, zda jsou mezery v sestavě kotouče v přijatelném rozsahu.
•Systém automatického čištění: Kotoučové odstředivky jsou obvykle vybaveny automatickým čisticím systémem a čisticí program by měl být během provozu pravidelně spouštěn, aby se zabránilo ucpání zařízení zbytkovými materiály, a tím ovlivnění výkonu separace.
• Řízení teploty: Některé vysoce přesné separační procesy jsou citlivé na kolísání teploty. Operátoři by měli sledovat teplotu přívodu, aby se zabránilo kolísání, které by mohlo ovlivnit výsledky separace. Udržování konstantní teploty je zvláště důležité v biofarmaceutických aplikacích a aplikacích pro separaci potravin, protože významně ovlivňuje kvalitu konečného produktu.
| Položka | Dekantrační odstředivka | Disková odstředivka |
| Pevný výboj | Pevné vybíjení řízené nastavením diferenciální rychlosti. | K vypouštění používá trysky, které pro hladký provoz vyžadují pravidelné čištění. |
| Provozní režim | Vhodné pro nepřetržitý provoz, manipulace s vysokým obsahem pevných látek. | Podporuje kontinuální i dávkový režim (samočisticí typ). |
| Složitost designu | Jednoduchý design, snadná údržba. | Složitá konstrukce s více pohyblivými částmi, vyžadující vyšší údržbu. |
| Řídicí systém | VFD řídí hlavní motor a motor svěráku, vybavené bezpečnostními monitorovacími zařízeními. | Řídicí systém na bázi PLC s logikou provozních sekvencí. |
| Pomocné systémy | žádný. | Pro funkci automatického čištění vyžaduje funkční vodní systém (samočisticí). Pro funkci automatického vypouštění pevných látek vyžaduje provozní vodní systém (samočisticí). |
| Spuštění a vypnutí | Před spuštěním zkontrolujte zařízení; vyhněte se častému spouštění a zastavování, abyste snížili opotřebení. | Zajistěte rovnoměrné podávání materiálu a zabraňte vniknutí cizích předmětů. |
| Provozní kontroly | Pravidelně kontrolujte spirálový dopravník a mechanismus diferenciálu. | Zkontrolujte mezeru mezi skupinami disků, abyste zabránili hromadění pevných částic. |
| Prevence ucpání | Včasné odstranění ucpání při manipulaci s vysoce viskózními materiály. | Pravidelně spouštějte čisticí programy, abyste zabránili usazování zbytků. |
| Regulace teploty | Menší požadavky na teplotu; zaměřit se na stav zařízení. | Sledujte teplotu přívodu, abyste zajistili stabilitu, která ovlivňuje kvalitu konečného produktu. |
3.3 Údržba a péče
Efektivní provoz odstředivek závisí na správné údržbě a péči. Pravidelné kontroly a čištění mohou prodloužit životnost zařízení a zajistit stabilní výkon separace.
3.3.1 Údržba a péče o dekantační odstředivky
•Kontrola mazacího systému: Klíčové součásti dekantačních odstředivek, jako jsou ložiska, spirálové dopravníky a diferenciální mechanismy, vyžadují pravidelné mazání, aby byl zachován hladký provoz a sníženo opotřebení. Doporučuje se pravidelně vyměňovat mazací olej a kontrolovat mazací systém, zda není ucpaný.
•Čištění bubnu a spirály: Po zpracování materiálů s vysokým obsahem pevných látek se na bubnu a spirále mohou nahromadit značné zbytky, což vyžaduje pravidelné čištění, aby se předešlo ovlivnění účinnosti separace v následujících operacích.
•Údržba těsnicího zařízení: Těsnicí zařízení jsou zásadní pro normální provoz zařízení. Měly by být prováděny pravidelné kontroly opotřebení těsnění a včasné výměny, aby se zabránilo úniku nebo kontaminaci.
3.3.2 Údržba a péče o diskové odstředivky
•Čištění disků: Jako součást oddělování jádra diskových odstředivek je nutné disky pravidelně čistit, aby se zabránilo usazování pevných částic, které mohou ucpat mezery mezi disky. Zatímco kotoučové odstředivky jsou vybaveny automatickými čisticími systémy, pravidelné ruční kontroly zůstávají zásadní.
•Kontrola trysek nebo výtlačného otvoru: Trysky a výtlačné otvory diskových odstředivek jsou kritickými kanály pro vypouštění materiálu a jsou náchylné k ucpání. Pravidelné čištění těchto součástí je nezbytné pro zajištění plynulých procesů vybíjení.
• Údržba motoru a řídicího systému: Vysoká rychlost otáčení kotoučových odstředivek klade značné nároky na stabilitu motorů a řídicích systémů. Pravidelné kontroly by měly ověřit normální provoz motoru a přesnost parametrů řídicího systému, aby byl zajištěn stabilní výkon systému.
•Kalibrace teplotních senzorů: V separačních procesech s přísnými požadavky na teplotu je přesnost teplotních senzorů zásadní. Pravidelná kalibrace a testování senzorů jsou nezbytné pro zajištění přesnosti dat a pro řízení teplotních výkyvů během separačního procesu.
| Položka údržby | Dekantrační odstředivka | Disková odstředivka |
| Čištění hlavních součástí | Pravidelně čistěte buben a spirálu, abyste předešli zbytkům ovlivňujícím separaci. | Disky pravidelně čistěte, abyste zabránili ucpání. Po automatickém čištění je nutná ruční kontrola. |
| Údržba motoru a řídicího systému | Provádějte běžnou údržbu motoru pro stabilní provoz. | Vyžaduje časté kontroly přesnosti ovládání při vysokých rychlostech. |
| Monitorování teploty a kalibrace senzoru | Je nutné pravidelné monitorování teploty a kalibrace senzoru. | Pravidelná kalibrace je nezbytná pro procesy citlivé na teplotu. |
3.4 Porovnání technických parametrů
| Technický parametr | Dekantrační odstředivka | Disková odstředivka |
| Rychlost | 2000-5000 ot./min | 5000-10000 ot./min |
| G-Force | 1000-5000G | 10000–15000G |
| Kapacita zpracování | stovky litrů až stovky kilolitrů za hodinu | stovky litrů až desítky kilolitrů za hodinu |
| Vhodnost pevného obsahu | Střední až vysoký obsah | Nízký obsah |
| Strukturální vlastnosti | Spirálový dopravník, bubnový diferenciál | Kónická struktura disku, automatický čisticí systém |
| Provozní režim | Kontinuální vybíjení, vhodné pro velkosériovou výrobu | Přerušovaný výboj, vhodný pro přesné oddělení |
Výběr správného odstředicího zařízení: Dekantér vs. diskové odstředivky
Při výběru odstřeďovacího zařízení by podniky měly přizpůsobit svůj výběr charakteristikám materiálu, kapacitě zpracování a požadované přesnosti separace. Dekantérové odstředivky jsou zvláště vhodné pro kontinuální separaci materiálů s vysokým obsahem pevných látek, nabízejí nižší náklady na údržbu a slouží jako zásadní obranná linie při zpracování průmyslových kapalin s těžkým kalem. Naproti tomu kotoučové odstředivky jsou známé svou vysokou odstředivou silou, účinně odstraňují jemné částice a umožňují kontinuální separaci dvou nemísitelných kapalin, díky čemuž jsou široce používány v biofarmaceutickém a potravinářském průmyslu.
