Huading Separator má produktovou řadu pro lisovnu palmového oleje, která se soustředí na zařízení pro olejovnu. Nejen separátor palmového oleje, ale také dekantační odstředivka palmového oleje.
Produkty, které uvádíme na trh, jsou:
━ Oddělovač trysek
━ Dekantační odstředivka
━ Čistič palmového oleje

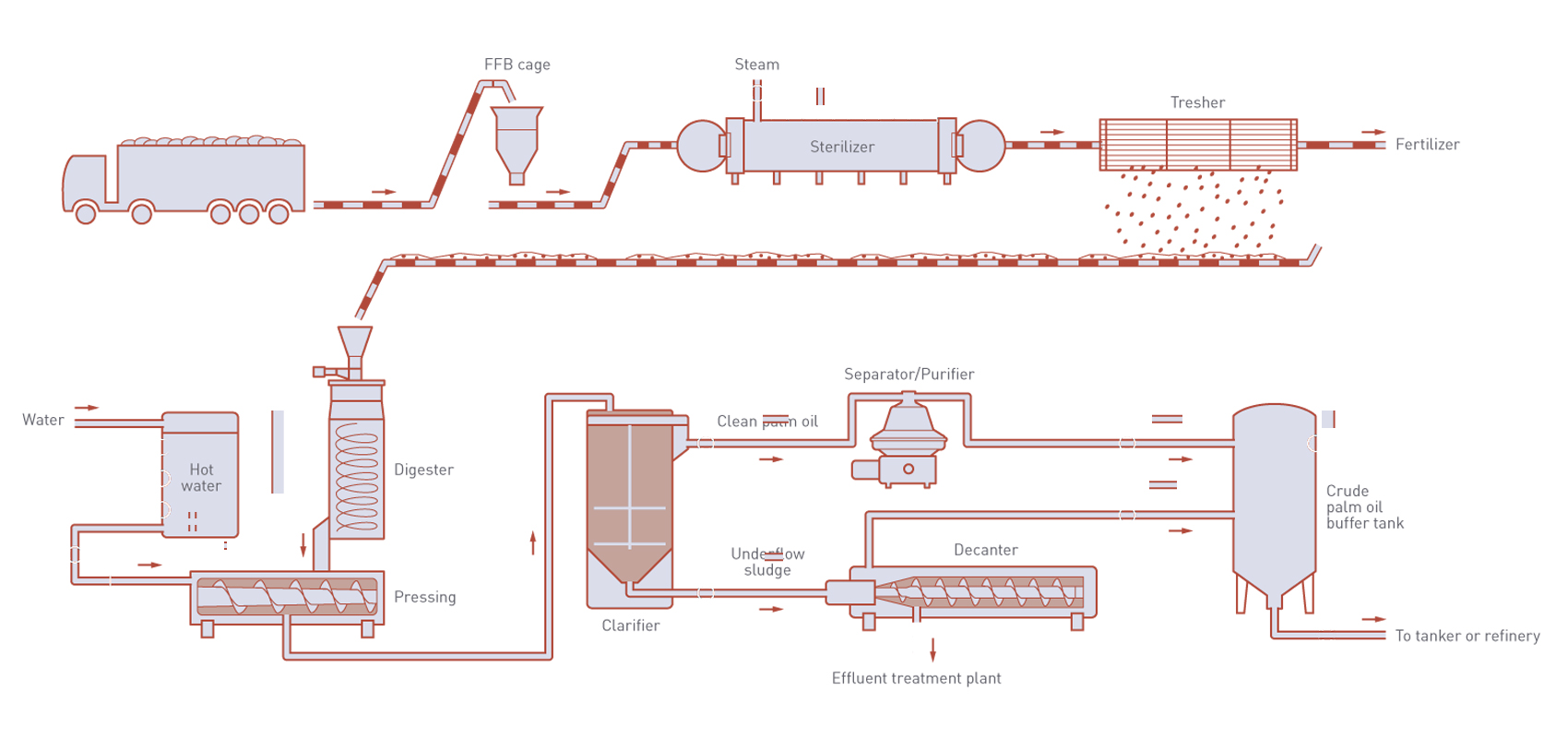

surový-palmový-procesní-vývojový diagram-dekantační-odstředivka
Palmový olej z podtoku lze získat jedním z následujících systémů:
━Třífázový oddělovač trysek
━Třífázová dekantační odstředivka
━Dvou nebo třífázový dekantér v kombinaci s tryskovým separátorem
Oddělovač trysek
Tryskový separátor PAND se používá pro získávání palmového oleje z podtoku usazovací nádrže v mlýně na palmový olej. Tento podtok se běžně nazývá kalová voda. Odlučovač palmového oleje s tryskou PAND se někdy instaluje k regeneraci oleje z těžké fáze třífázového dekantéru. Z karafy byl odstraněn olej a na odlučovač palmového oleje trysky PAND zbylo jen velmi málo. Hlavním úkolem je regenerace oleje ve třetí vrstvě. Požadovaná separační povinnost je zde separovat vodu a vodu s trochou oleje obsahujícího suspendované pevné látky.
Separace se provádí v rotační misce s kónickými kotouči, kde v prostoru mezi jednotlivými kotouči dochází k vlastní separaci. Kapalné krmivo vstupuje do mísy přes stacionární přívodní potrubí do otočné rozdělovací vložky ve středu mísy a poté prochází do svazku kotoučů. Pevné látky jsou kontinuálně vypouštěny periferními tryskami. Výtok trysek opouští stroj samospádem přes výstup v rámu. Voda je tlačena ke stěně mísy, kde je pod tlakem vypouštěna přes dostředivé čerpadlo. Koncentrovaný olej je odčerpáván také vestavěným dostředivým čerpadlem. Pokud by se obsah oleje a vody v nádobě pohyboval směrem ven, s rizikem vystříknutí oleje spolu s pevnými látkami, voda z horní vyrovnávací nádrže automaticky vstoupí do nádoby a vytlačí hladinu oleje zpět do normální polohy.
Sejmutím držáků trysek zvenčí a propláchnutím mísy vodou za chodu při nízké rychlosti lze separátor trysek PAND vyčistit bez demontáže. Tímto způsobem se zkrátí prostoje stroje.
Kromě toho je tryska PAND odlučovače palmového oleje dodávána s programem CIP. Proplachovací voda se zpočátku zavádí do přívodní trubice, když odstředivka běží nízkou rychlostí během několika cyklů, aby později následovalo zavádění proplachovací vody do výstupu vyčištěné lehké fáze (regenerovaný olej) přes sadu disků, když běží vyšší rychlostí.
Všechny části smáčené kapalinou jsou z nerezové oceli. Rám je vyroben z litiny, kromě horní části a rámu kapoty, které jsou z nerezové oceli. Jako ochranu proti erozi obsahuje separátor palmového oleje PAND několik protierozní ochrany a vložek.
Usazovací odstředivka
Třífázový dekantér řady PAWT odděluje vylisovanou směs ropy, která přichází z podtoku hlavní usazovací nádrže, na olejovou fázi, koláč suchých pevných látek a prakticky bezolejovou odpadní vodu. Olejová fáze je posílána do čističky, která palmový olej vyleští a spolehlivě odstraní i kvalitní drobné nečistoty.
Kal z palmového oleje vstupuje do rotující mísy přes stacionární plnicí trubici a je vrhán radiálně ven do mísy přes přívodní otvory v náboji dopravníku. Pomocí odstředivé síly se v misce od sebe oddělují pevné látky a kapaliny.
Zatímco se částice pevných látek usazují na stěně mísy a jsou vypouštěny pomocí šnekového dopravníku, vyčištěná kapalná fáze se hromadí nad oddělenou pevnou fází a je vypouštěna na opačný konec mísy. Olejová fáze a vodná fáze přecházejí do příslušných výstupů. Lehká kapalná fáze (olej) vypouštěná pomocí nastavitelných ponorných trubek gravitačně a těžká kapalná fáze vypouštěná přes přepadové jezy.
Třífázová dekantační odstředivka řady PAWT se dodává se dvěma motory, které jsou řízeny dvěma samostatnými VFD. Systém VFD optimalizuje diferenciální rychlost bez výměny řemenů nebo řemenic během provozu.
Dekantační odstředivka PAWT nabízí ochranu proti opotřebení. Různé zóny a prvky v dekantační odstředivce vyžadují různé ochrany proti opotřebení. Různé materiály zajišťují, že provozy jsou schopny odolat vysokým teplotám i těžkým a korozivním produktům.
• Pro ochranu mísy má vnitřní povrch lišty. Vývody mísy jsou chráněny snadno vyměnitelnými navařovacími pouzdry.
• Pro ochranu šnekového dopravníku jsou lopatky chráněny dlaždicemi ze slinutého karbidu wolframu.
• Pro ochranu odkalovacích otvorů jsou tyto otvory chráněny protierozními pouzdry.
• Pro ochranu pláště pevných látek má přijímací plocha silnou desku z nerezové oceli.
Huading Separator dodává řešení pro odstředivou separaci pro všechny postupy a procesy získávání palmového oleje. Trvale fungující technologie kombinuje vysoce kvalitní robustní konstrukci s vysokou výtěžností produktu a pozitivní kvalitou oleje. Dekantérová odstředivka Huading Separator pokrývá celý rozsah propustnosti požadovaný v průmyslu palmového oleje s kapacitou od 30 t do 100 t FFB/h.
Čistička oleje
Čistič palmového oleje se široce používá k čištění palmového oleje. Olej je přiváděn z olejové nádrže do čističky, kde jsou odstraněny nečistoty a voda. Po vyčištění olej prochází do vakuové sušárny a nakonec je čerpán do hlavní skladovací nádrže přes chladič oleje.
Čistička PASB je disková odstředivka s vyhazováním pevných látek. Otočná mísa je poháněna elektromotorem přes plochý řemen nebo ozubený šnek. Při zavřeném přívodu se olej vytlačí z misky přidáním vytlačovací vody a přidá se vypouštěcí voda, aby se uvolnila hydraulická uzavírací síla, čímž se sníží posuvné dno misky. Po vyprazdňovacím cyklu se v misce vytvoří nové vodní těsnění a pokračuje separace. Olej je přiváděn do čističky pomocí externího čerpadla. Provozní tobogán a kompletní hydraulický systém ovládající vypouštění kalu je uvnitř mísy. Neexistuje žádná možnost kontaminace z vnějších zdrojů.
Nádoba separátoru je určena pro částečné vypouštění separovaného kalu, což znamená, že dochází k minimální ztrátě oleje. Pohon je řemenový, nebo šnekové a šnekové kolo.
Napájecí systém je přes externí čerpadlový systém. Není potřeba žádná provozní nádrž na vodu, protože čistička vyžaduje vodu pod vysokým tlakem a toho je dosaženo externím vodním čerpadlem, které funguje pouze během vypouštěcího cyklu. Vybíjení musí být prováděno v pravidelných intervalech 15 až 20 minut a každý cyklus vybíjení trvá několik sekund. Vypouštěcí systém je plně automatizovaný se systémem ručního ovládání.
