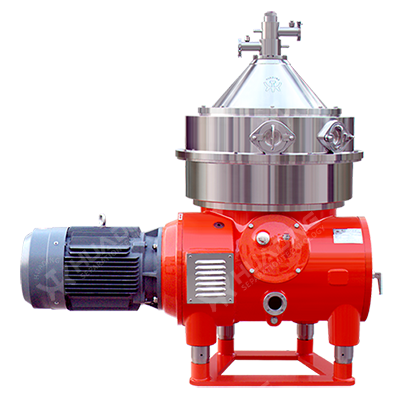

Oddělovač trysek PAND45 v 3fázovém provedení
Oddělování kalů z palmového oleje a odolejování odpadních vod z palmového oleje
Tryskový separátor PAND se používá pro získávání palmového oleje z podtoku usazovací nádrže v mlýně na palmový olej. Tento podtok se běžně nazývá kalová voda. Odlučovač palmového oleje s tryskou PAND se někdy instaluje k regeneraci oleje z těžké fáze třífázového dekantéru. Z karafy byl odstraněn olej a na odlučovač palmového oleje trysky PAND zbylo jen velmi málo. Hlavním úkolem je regenerace oleje ve třetí vrstvě. Požadovaná separační povinnost je zde separovat vodu a vodu s trochou oleje obsahujícího suspendované pevné látky.
Separace se provádí v rotační misce s kónickými kotouči, kde v prostoru mezi jednotlivými kotouči dochází k vlastní separaci. Kapalné krmivo vstupuje do mísy přes stacionární přívodní potrubí do otočné rozdělovací vložky ve středu mísy a poté prochází do svazku kotoučů. Pevné látky jsou kontinuálně vypouštěny periferními tryskami. Výtok trysek opouští stroj samospádem přes výstup v rámu. Voda je tlačena ke stěně mísy, kde je pod tlakem vypouštěna přes dostředivé čerpadlo. Koncentrovaný olej je odčerpáván také vestavěným dostředivým čerpadlem. Pokud by se obsah oleje a vody v nádobě pohyboval směrem ven, s rizikem vystříknutí oleje spolu s pevnými látkami, voda z horní vyrovnávací nádrže automaticky vstoupí do nádoby a vytlačí hladinu oleje zpět do normální polohy.
Sejmutím držáků trysek zvenčí a propláchnutím mísy vodou za chodu při nízké rychlosti lze separátor trysek PAND vyčistit bez demontáže. Tímto způsobem se zkrátí prostoje stroje.
Kromě toho je tryska PAND odlučovače palmového oleje dodávána s programem CIP. Proplachovací voda se zpočátku zavádí do přívodní trubice, když odstředivka běží nízkou rychlostí během několika cyklů, aby později následovalo zavádění proplachovací vody do výstupu vyčištěné lehké fáze (regenerovaný olej) přes sadu disků, když běží vyšší rychlostí.
Všechny části smáčené kapalinou jsou z nerezové oceli. Rám je vyroben z litiny, kromě horní části a rámu kapoty, které jsou z nerezové oceli. Jako ochranu proti erozi obsahuje separátor palmového oleje PAND několik protierozní ochrany a vložek.
Specifikace:
| Kapacita | až 15 m3/h |
| Rychlost mísy | 5400 ot./min |
| Výkon motoru | 30 Kw |
| Hmotnost | 2000 kg |

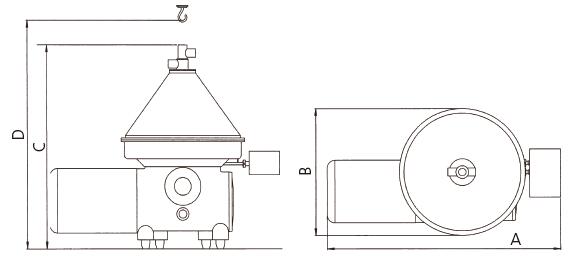

Dimenze
| Dimenze(mm) | A | B | C | D |
| PAND45 | 1600 | 950 | 1700 | 2500 |

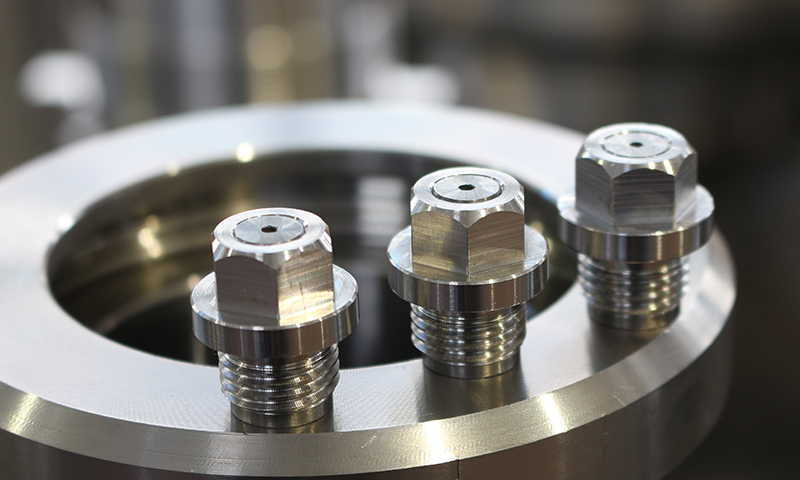

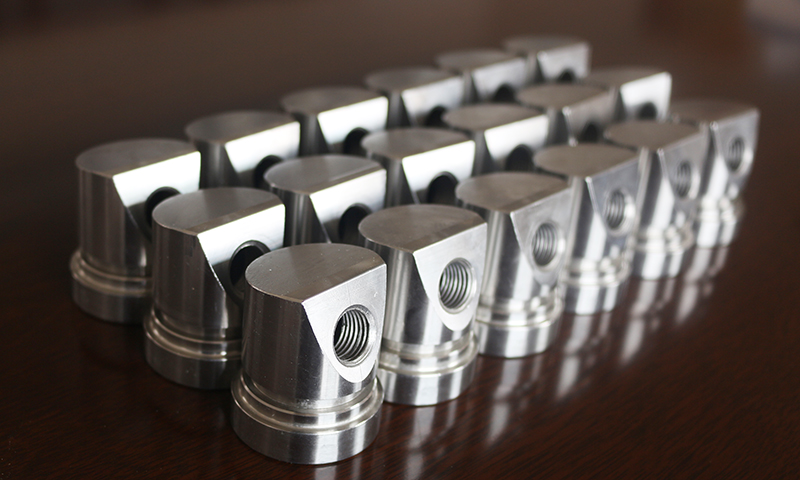

| Tryska | Vložte pouzdro |
| |
Jak trysku, tak vložkové pouzdro lze použít pro jiné separátory trysek. Více informací, kontaktujte nás.
